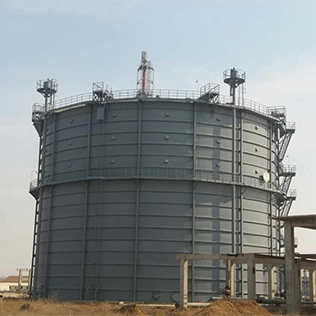

一、产品概述：工业气体储存的绿色革新装备

在冶金、石化、市政燃气、新能源、环保等工业领域，气体储存与稳定输送是保障生产连续运行、实现能源高效利用的核心环节。橡胶膜气柜作为一种新型干式密封储气设备，又称威金斯气柜，凭借其密封性能优良、绿色节能、安装便捷、运维成本低等突出优势，逐步替代传统湿式气柜与普通干式气柜，成为现代工业气体储存体系中的核心装备。它以柔性橡胶膜为核心密封部件，通过内部移动体的上下移动实现气体的储存与释放，适配多种工业气体的储存需求，涵盖高炉煤气、焦炉煤气、天然气、生物沼气等，为工业生产的安全、高效、环保运行提供了可靠保障。

随着工业产业升级与环保政策的不断收紧，传统湿式气柜存在的占地面积大、水资源消耗多、易产生废水废油污染、维护复杂等痛点日益凸显，而普通干式气柜则存在密封性能不足、建设周期长、造价偏高的问题。橡胶膜气柜的出现，有效解决了上述行业痛点，其核心优势在于采用柔性橡胶膜密封技术，无需大量水资源，无废水废油排放，真正实现绿色环保运行。同时，该设备结构紧凑、建设周期短，可根据现场工况灵活定制，适配不同规模的气体储存需求，小至数千立方米，大至十几万立方米，均可实现精准适配，目前已广泛应用于宝武集团、鞍钢集团、河钢集团等大型企业，同时在中小型工业企业及市政燃气领域也得到广泛推广。

作为工业气体储存的关键装备，橡胶膜气柜的品质直接决定了气体储存的安全性、稳定性与经济性。优质的橡胶膜气柜不仅能够实现气体的高效密封储存，防止气体泄漏造成的安全隐患与能源浪费，还能适应复杂的工业工况，抵御极端温度、压力波动等外部环境影响，确保长期稳定运行。近年来，随着技术的不断迭代升级，国内橡胶膜气柜实现了全套自主设计研发与零配件国产化，打破了国外技术垄断，其中中冶京诚自主研发的15万立方米高压单段式橡胶膜煤气柜，成为目前世界上投运的压力等级最高的特大型单段橡胶膜煤气柜，各项指标远超国标，标志着我国橡胶膜气柜技术已达到国际领先水平。

橡胶膜气柜按照结构类型可分为单段式与多段式，按照密封形式可分为单膜、双膜等类型，不同类型的气柜适配不同的压力等级与储存规模。单段式高压橡胶膜气柜适用于高压工况下的气体储存，如高炉煤气、焦炉煤气等工业尾气的回收利用；双膜气柜则由底膜、内膜、外膜组成，内膜用于储存气体，外膜与内膜夹层用于调压，适用于低压气体储存，如生物沼气、污水处理尾气等。无论哪种类型，橡胶膜气柜均以其独特的结构设计与性能优势，成为工业气体储存领域的优选装备，助力企业实现能源回收利用与环保达标。

二、核心结构与材质：柔性密封的匠心铸就

橡胶膜气柜的卓越性能，源于其科学合理的结构设计与优质的原材料选用，核心在于将柔性橡胶膜密封技术与刚性柜体结构完美融合，既保证了气体储存的密封性与安全性，又实现了设备的便捷安装与长期耐用。其整体结构主要分为外部固定壳体、内部移动体、橡胶密封膜及辅助系统四大部分，各部件协同工作，确保气柜稳定运行，同时优质的材质选择也为设备的耐用性与可靠性提供了坚实保障。

外部固定壳体是橡胶膜气柜的基础支撑部件，主要由侧板、底板、顶板及立柱、防风梁等组成，采用优质碳钢或不锈钢材质焊接而成，具备足够的强度与刚性，能够抵御外部风荷载、雪荷载及内部气体压力的作用，防止柜体变形或损坏。侧板采用搭接焊接工艺，由下而上正装安装，每圈侧板通过连接角钢与立柱连接，立柱的安装精度直接决定了整个气柜的垂直度，安装过程中需通过全站仪实时调整立柱垂直度，确保柜体尺寸偏差控制在标准范围内。底板采用球面形状设计，采用大拼板安装方式，减少焊接工作量与焊接变形，焊接完成后需进行真空试漏检验，确保底板密封无泄漏。顶板则通过吊架与立柱连接，安装过程中需保证提升同步性，避免顶板倾斜或变形。

内部移动体是实现气体储存与释放的核心部件，主要包括活塞、T挡板及活塞调平装置等，其作用是随着柜内气体量的变化上下移动，调节气体储存容积。活塞由骨架梁、活塞板、活塞水泥坝等组成，骨架梁采用网状结构设计，确保活塞的结构强度与稳定性，活塞板与骨架梁搭接焊接，焊接后需进行严格的气密性检测。活塞调平装置用于调整活塞的水平度，避免活塞倾斜导致橡胶膜破损，确保活塞运行平稳，部分高端气柜还配备活塞智能监控系统，实时监测活塞的运行状态，进一步提升设备运行的安全性。T挡板则与橡胶膜配合，形成二次密封，增强气柜的密封性能，其表面需打磨光滑，避免划伤橡胶膜。

橡胶密封膜是气柜的核心密封部件，被誉为气柜的“密封心脏”，其品质直接决定了气柜的密封性能与使用寿命。目前，优质橡胶膜气柜采用国产新型高强度复合橡胶膜，主要由丁腈橡胶、氯丁橡胶或硅橡胶等材质制成，部分高端产品采用夹布橡胶膜，具备更高的强度与抗变形能力。硅橡胶材质的橡胶膜可适应-100℃至300℃的极端温度，耐臭氧、耐老化、化学惰性强，适用于多种腐蚀性气体的储存；丁腈橡胶材质则具备优异的耐油性与耐磨性，适用于含油气体的储存。橡胶膜分为内层与外层，内层附在活塞支架波纹板上，外层附在T挡板支架波纹板上，与活塞、T挡板、侧板等构件构成密闭系统，实现气体的零泄漏密封。

辅助系统是橡胶膜气柜正常运行的重要保障，主要包括恒压控制柜、安全保护器、检测仪表及通风系统等。恒压控制柜用于调节柜内气体压力，确保压力稳定在设定范围内，避免压力过高或过低对气柜造成损坏；安全保护器包括安全阀、紧急放散阀等，当柜内压力超过安全阈值时，自动开启放散，保障气柜安全；检测仪表用于实时监测柜内压力、温度、活塞位置等参数，为操作人员提供运行数据参考；通风系统则用于柜内通风换气，防止有害气体积聚，保障设备维护人员的人身安全。此外，气柜还配备了防腐涂层系统，外部壳体采用除锈、喷漆处理，内部构件采用防腐涂层或镀锌处理，有效抵御大气腐蚀与气体腐蚀，延长设备使用寿命。

在制造与安装工艺上，橡胶膜气柜有着严格的标准要求。柜体焊接采用多名焊工对称焊接方式，控制焊接电流与焊接顺序，采用反变形法减少焊接变形，确保柜体外观平整、焊缝密封良好。橡胶膜的安装是关键工序，安装前需确保柜内与橡胶膜接触的构件表面光滑清洁、无毛刺，密封角钢与密封槽钢需除锈彻底并做油浸透试验。橡胶膜采用卷扬机一体吊装，吊点设在预留吊装孔上，吊装过程中保持橡胶膜自然舒展，避免扭曲或划伤，安装时先固定上部密封口，再固定下部密封口，确保橡胶膜无皱褶、密封紧密，安装完成后需进行严格的气密性试验，确保无泄漏。

三、卓越性能优势：绿色高效，安全耐用

相较于传统湿式气柜与普通干式气柜，橡胶膜气柜在密封性能、环保性、运维成本、安装周期等方面实现了全面突破，凭借“绿色、高效、安全、耐用”的核心优势，成为工业气体储存领域的主流选择，不仅能够满足企业的生产需求，还能助力企业实现节能降耗与环保达标，提升企业的经济效益与社会效益。

极致的密封性能是橡胶膜气柜的核心优势之一。采用柔性橡胶膜密封技术，配合高弹性密封组件，能够实现气体的零泄漏密封，有效防止气体泄漏造成的安全隐患与能源浪费。经专业检测，优质橡胶膜气柜的泄漏量远低于行业标准，其中中冶京诚研发的高压单段式橡胶膜煤气柜，在试运行期间实现了橡胶膜“0皱褶”，活塞漂移与倾斜量均远低于国标要求，密封性能达到国际领先水平。相较于传统湿式气柜的水封密封，橡胶膜密封无需担心水位变化导致的密封失效，也避免了水封产生的废水污染；相较于普通干式气柜的机械密封，橡胶膜密封更具柔性，能够适应活塞的轻微变形，密封可靠性更高。

绿色环保是橡胶膜气柜的显著特点，完全契合当下工业绿色发展的理念。该气柜无需大量水资源，避免了湿式气柜水资源消耗大、产生废水废油污染的问题，真正实现无废水、无废油排放。同时，气柜运行过程中无需蒸汽伴热，大幅降低了能源消耗，与传统湿式气柜相比，节能效果显著。此外，橡胶膜气柜可有效回收利用工业尾气，如高炉煤气、焦炉煤气等，将原本直接排放的废气转化为可利用能源，减少大气污染，实现能源的循环利用，助力企业实现碳减排目标，符合环保政策要求。

安装便捷、建设周期短，能够快速满足企业的生产需求。橡胶膜气柜的结构相对简洁，大部分构件可在工厂预制，现场仅需进行组装与安装，相较于传统气柜，建设周期缩短30%-50%。以15万立方米高压单段式橡胶膜煤气柜为例，从设计、预制到安装投产，仅需数月时间，而传统湿式气柜建设周期通常需要一年以上。同时，气柜的安装无需复杂的大型设备，施工难度低，可根据现场场地条件灵活调整安装方案，适配不同的工业场地，尤其适合老旧厂区的改造升级项目。

运维成本低、使用寿命长，能够为企业降低运营负担。橡胶膜气柜的运行机制简单，无复杂的机械传动部件，日常维护主要包括橡胶膜的检查、密封组件的更换及仪表的校准，维护工作量小，无需专业的运维团队，普通操作人员经过简单培训即可完成日常维护。橡胶膜采用优质复合材质，耐老化、耐磨损、耐腐蚀，使用寿命可达15-20年，相较于传统湿式气柜的10-15年使用寿命，进一步延长了设备的使用周期。同时，气柜的能耗低，运行过程中仅需消耗少量电能用于恒压控制与检测，大幅降低了企业的运营成本。

安全性能优异，能够适应复杂的工业工况。橡胶膜气柜配备了完善的安全保护系统，包括安全阀、紧急放散阀、压力监测仪表等，能够实时监测柜内压力变化，当压力超过安全阈值时，自动开启放散，防止气柜超压损坏；活塞调平装置与智能监控系统能够确保活塞运行平稳，避免活塞倾斜导致橡胶膜破损；柜体采用高强度材质焊接而成，具备足够的抗风、抗雪、抗冲击能力，能够适应零下35℃至120℃的极端温度环境，在潮湿、多粉尘、腐蚀性强的工业场景中依然能够稳定运行，无卡滞、密封失效等问题。

此外，橡胶膜气柜还具备容积调节灵活的优势，能够根据气体产量与用量的变化，灵活调整储存容积，实现气体的稳定输送，避免气体压力波动对生产造成影响。同时，该气柜的占地面积小，相较于传统湿式气柜，占地面积可减少20%-30%，能够有效节省工业场地资源，尤其适合场地紧张的老旧厂区与城市周边的工业项目。

四、适配场景与应用价值：覆盖多行业，赋能绿色发展

橡胶膜气柜凭借其卓越的性能优势与广泛的适配性，已广泛应用于冶金、石化、市政燃气、新能源、环保等多个工业领域，适配不同类型、不同压力等级的气体储存需求，为各行业的生产运行提供了可靠的气体储存保障，同时在能源回收利用、环保治理等方面发挥着重要作用，彰显了显著的应用价值与社会价值。

在冶金行业，橡胶膜气柜是核心的气体储存装备，主要用于高炉煤气、焦炉煤气等工业尾气的回收储存与再利用。冶金生产过程中会产生大量的高炉煤气、焦炉煤气，若直接排放，不仅造成能源浪费，还会污染大气环境。橡胶膜气柜能够将这些工业尾气高效储存，经过净化处理后，用于锅炉燃烧、发电或作为生产原料，实现能源的循环利用，降低企业的能源成本。目前，宝武集团、鞍钢集团、河钢集团等大型钢铁企业均广泛采用橡胶膜气柜，其中山西新泰钢铁15万立方米高压单段式橡胶膜煤气柜的成功投运，标志着橡胶膜气柜在大型冶金企业的应用达到了新的高度，各项运行指标远超国标，为冶金行业的能源回收利用提供了典范。

在石化行业，橡胶膜气柜主要用于石油炼制、化工生产过程中产生的可燃气体、尾气的储存与输送，如液化石油气、炼厂气、化工尾气等。石化行业的气体具有腐蚀性强、压力波动大等特点，对气柜的密封性能与耐腐蚀性要求极高。橡胶膜气柜采用耐腐蚀橡胶膜与防腐涂层处理，能够有效抵御腐蚀性气体的侵蚀，实现气体的安全储存与稳定输送，避免气体泄漏造成的安全事故与环境污染。同时，橡胶膜气柜的容积调节灵活，能够适配石化生产过程中气体产量波动大的特点，确保生产连续稳定运行。

在市政燃气领域，橡胶膜气柜主要用于天然气、人工煤气的储存与调峰，保障城市燃气的稳定供应。随着城市燃气用量的不断增加，燃气供应的峰谷差日益明显，橡胶膜气柜能够在燃气用量低谷时储存多余燃气，在用量高峰时释放燃气，调节燃气供应平衡，避免燃气供应不足或压力波动，保障居民生活与工业生产的正常用气。相较于传统的湿式气柜，橡胶膜气柜占地面积小、环保无污染、运维成本低，更适合城市周边的燃气储存项目，已广泛应用于各大城市的燃气储配站。

在新能源与环保领域，橡胶膜气柜主要用于生物沼气、污水处理尾气、垃圾填埋气等清洁能源的储存与利用。随着新能源产业的快速发展，生物沼气等清洁能源的应用日益广泛，橡胶膜气柜能够将生物发酵产生的沼气高效储存，经过净化处理后，用于发电、供暖或作为民用燃气，实现清洁能源的资源化利用。在污水处理与垃圾填埋领域，橡胶膜气柜能够储存处理过程中产生的尾气，避免尾气直接排放造成的环境污染，同时实现尾气的回收利用，助力环保治理与节能减排。

除上述主要领域外，橡胶膜气柜还适用于矿山、建材、医药等行业，用于各类工业气体的储存与输送。其应用价值不仅体现在保障生产连续运行、降低运营成本上，更在于助力企业实现能源回收利用、环保达标，推动工业产业绿色升级。同时，橡胶膜气柜的国产化发展，打破了国外技术垄断，降低了设备采购成本，提升了我国工业气体储存设备的自主可控能力，为我国工业高质量发展提供了有力支撑。

五、选购与维护指南：科学使用，发挥设备最大价值

橡胶膜气柜的使用效果，不仅取决于产品本身的品质，还与正确的选购、安装与维护密切相关。科学的选购能够确保气柜适配企业的实际需求，规范的安装与维护能够延长设备使用寿命，充分发挥其性能优势，为企业创造更大的经济效益与社会效益。

在选购方面，首先要明确气柜的适配场景与气体类型，根据储存气体的性质（如腐蚀性、压力、温度）、储存容积、压力等级等参数，选择合适类型的橡胶膜气柜。例如，储存高压工业尾气（如高炉煤气），可选择单段式高压橡胶膜气柜；储存低压生物沼气，可选择双膜气柜。其次，要选择正规厂家生产的产品，优先选择具备自主研发能力、拥有相关资质认证、市场口碑良好的厂家，警惕假冒伪劣产品。正规厂家生产的橡胶膜气柜，均经过严格的质量检测与性能测试，橡胶膜材质、柜体焊接、密封性能等关键指标均符合行业标准，同时具备完善的售后服务，能够为企业提供安装指导、运维培训等支持。此外，还要考虑气柜的定制化能力，根据企业的现场场地条件、生产需求，选择能够提供定制化设计与安装服务的厂家，确保气柜与企业生产系统完美适配。

在安装过程中，需严格遵循施工规范，确保安装质量。首先，要对安装场地进行平整、压实，做好基础处理，基础的平整度与强度直接影响气柜的安装精度与运行稳定性。其次，柜体构件的安装需按顺序进行，先安装立柱、底板，再安装侧板、顶板，最后安装内部移动体与橡胶膜，安装过程中需实时监测立柱垂直度、柜体椭圆度等参数，确保符合设计要求。橡胶膜的安装是关键工序，需确保安装环境清洁，避免橡胶膜受到划伤、污染，吊装过程中保持橡胶膜自然舒展，安装完成后需进行严格的气密性试验，将气柜内冲入90%容积的空气，密封进出气口，连续6天监测压力变化，确保无泄漏。安装完成后，还需对辅助系统进行调试，确保恒压控制、安全保护、检测仪表等系统运行正常。

在日常维护方面，需建立完善的维护管理制度，定期对气柜进行检查与维护。首先，要定期检查橡胶膜的状态，观察橡胶膜是否有破损、皱褶、老化等情况，若发现橡胶膜破损，需及时进行修补或更换，避免气体泄漏；定期检查密封组件的密封性能，若出现密封不严、老化等问题，需及时更换密封件。其次，要定期检查内部活塞的运行状态，监测活塞水平度、漂移量等参数，确保活塞运行平稳，若出现活塞倾斜、卡滞等问题，需及时调整活塞调平装置。同时，要定期校准压力、温度等检测仪表，确保仪表显示准确，为设备运行提供可靠的数据参考；定期检查安全保护系统，确保安全阀、紧急放散阀等设备能够正常工作，避免超压事故发生。

气柜的维护周期需结合实际运行工况灵活调整，在高粉尘、腐蚀性强的环境中，建议每1-3个月检查一次橡胶膜与密封组件，每6个月进行一次全面维护；在普通工况下，可每3-6个月检查一次，每年进行一次全面维护。橡胶膜的更换周期一般为15-20年，若运行环境恶劣，需适当缩短更换周期。同时，要注意气柜的防腐维护，定期对柜体外部涂层进行检查与修补，避免柜体锈蚀；定期清理柜内杂物，保持柜内清洁，防止杂物划伤橡胶膜。

在储存与闲置维护方面，若气柜长期闲置，需将柜内气体彻底清空，进行全面的气密性检查与防腐处理，将橡胶膜清洁干燥后妥善存放，避免阳光直射、潮湿环境导致橡胶膜老化、破损。运输过程中，需做好构件的防护措施，避免构件碰撞、划伤，确保构件完好无损。此外，操作人员需经过专业培训，熟悉气柜的运行原理与操作规范，避免违规操作导致设备损坏或安全事故。

总之，橡胶膜气柜作为工业气体储存领域的绿色革新装备，凭借其优异的密封性能、绿色环保、便捷运维、安全耐用等优势，为各行业的生产运行提供了可靠保障，助力企业实现能源回收利用与环保达标。正确的选购、安装与维护，能够充分发挥其性能优势，延长设备使用寿命，降低运营成本，为企业创造更大的经济效益与社会效益，推动工业产业绿色高质量发展。
