一、整体结构与组成配置

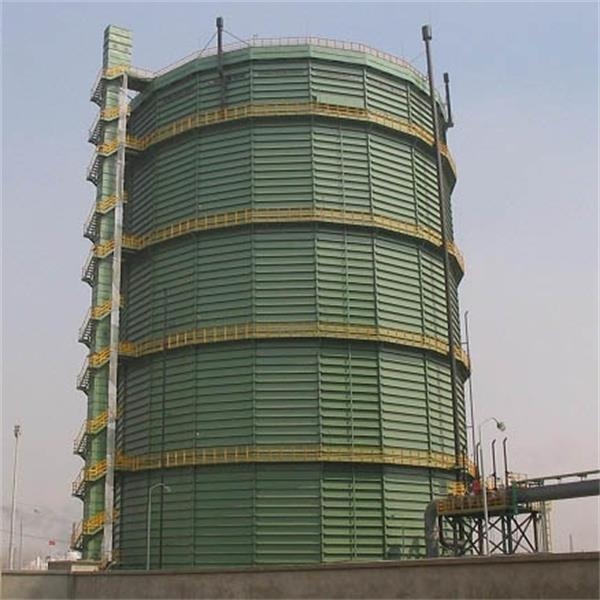

干式气柜是无水体密封结构的干式储气设备，整体为立式圆柱形钢制密闭柜体结构，主要由柜体壁板、活塞装置、密封机构、升降导向系统、配重组件及底部基座构成。柜体壁板采用定型钢板卷制焊接成型，板材拼接采用纵向与环向连续焊接工艺，整体筒体圆度偏差、垂直度偏差均符合行业安装标准。活塞装置为气柜核心承载结构，可沿柜体内部垂直升降，用于分隔储气腔与上部空腔，适配储气容积的动态变化。设备摒弃传统湿式气柜水槽结构，依靠机械密封或柔性膜密封结构实现腔体密闭，整体结构布局紧凑，占地面积固定，土建基础施工流程简洁。柜体顶部设置通风结构与检修端口，侧壁配置导向轨道，底部预留气体进出管道接口与排污点位，可满足设备安装、检修与通气作业的基础需求。

二、核心技术参数与密封特性

干式气柜常规储气容积区间覆盖1000m³至100000m³，额定工作压力范围维持在0.006MPa至0.008MPa，适配低压工业气体储存工况。设备活塞升降速度分为慢速与快速两档，慢速升降参数控制在1m/min至2m/min，快速升降可匹配常规管网气体吞吐调节需求。设备密封形式包含干油密封与布帘密封两类，干油密封结构采用专用密封油脂填充摩擦间隙，布帘密封采用多层橡胶复合板材贴合密封，两类结构均可降低气体泄漏概率。柜体整体耐压、密闭性能经过稳压试验检测，满容静置稳压状态下，腔体压力衰减数值符合标准允许范围。设备适配储存介质包含转炉煤气、高炉煤气、沼气等常规工业可燃气体，工作环境温度适配区间为-20℃至50℃，可适配多数户外工业场站布置条件。

三、运行条件与验收规范
