一、整机结构与基础规格参数

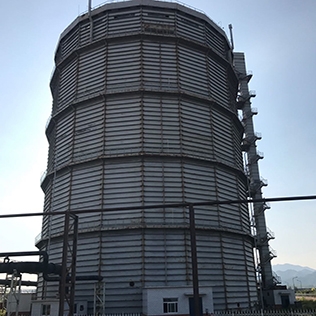

干式稀油密封气柜为工业固定式低压储气设备，采用多边形钢制筒体与活塞升降结构，核心依靠稀油液膜实现腔体密封，广泛应用于煤化工、冶金、燃气场站的煤气、混合气、工艺气体储存与稳压调节。设备整体由柜底底板、多边形筒体、柜顶结构、活动活塞、稀油密封机构、导向装置及附属管路系统组成，全钢结构焊接成型，无湿式气柜蓄水腔体结构。柜体筒体采用Q235B碳钢钢板卷制焊接，配套立式加强立柱加固，单节筒体高度偏差控制在±3mm，整体圆度误差符合工业储气设备标准。设备常规容积涵盖500m³至50000m³，工作压力区间2000Pa至6000Pa，活塞升降行程依据柜体总高配比调节，升降导向精度稳定。密封系统采用专用稀油介质，油箱储油容积匹配柜体截面尺寸，油膜厚度维持在15mm至25mm，可在活塞与筒体壁板间隙形成连续密封层，阻断气体外泄路径。设备配套进出气管道口径DN300至DN1200，适配工业气体稳定输送通量。

二、密封原理与运行技术参数

干式稀油密封气柜依托活塞环形油沟与循环供油系统形成动态密封体系，活塞随柜内储气量变化垂直升降，稀油在间隙内持续流动更新，维持液膜完整性，抵消设备运行形变产生的间隙波动。设备工作温度适配-20℃至60℃工业环境，密封稀油运动黏度在40℃工况下控制在32mm²/s至46mm²/s，低温环境无凝固、高温环境无稀析失效问题。设备静态气密性能达标，满压静置24小时压力降幅低于3%，无明显气体泄漏现象。活塞导向系统采用立式刚性导向结构，升降运行垂直度偏差不大于0.5‰，运行无卡滞、偏移、晃动情况。设备允许介质流速控制在0.5m/s至1.2m/s，可适配间歇性进气、持续性出气的交替工况。柜体承压结构经过整体消应力处理，长期正负压力波动工况下，壁板形变幅度可控，焊缝结构无疲劳开裂隐患，适配工业场站全天候连续运行模式。

三、工况适配与设备运维规范

干式稀油密封气柜适配钢铁厂、焦化厂、化工厂、城市燃气站等场景，用于回收储存工艺副产气体、平衡管网气压、缓冲供气波动，保障后端用气设备工况稳定。设备采用干式运行模式，无需大量水体储备，受低温冰冻、高温蒸发环境影响较小，场地适配性优于湿式储气设备。设备配备常规泄压、通气、油位监测附属装置，可实时监测柜内压力、油位高度、活塞行程参数，数据波动可直观反馈设备运行状态。设备钢结构外壁经过防腐涂装处理，底漆、面漆涂层总厚度不低于120μm，可抵御户外粉尘、雨水、大气腐蚀。日常运维主要包含定期检测密封油黏度与油位高度，补充损耗介质，清理油系统杂质，检查导向装置磨损状态、柜体焊缝完整性及管道密封性能，定期校准压力监测仪表。该设备结构设计贴合工业储气规范，运行参数稳定，可实现气体平稳储存与稳压输送，满足各类工业场站工艺气体收纳、调峰、稳压的长期配套使用需求。
